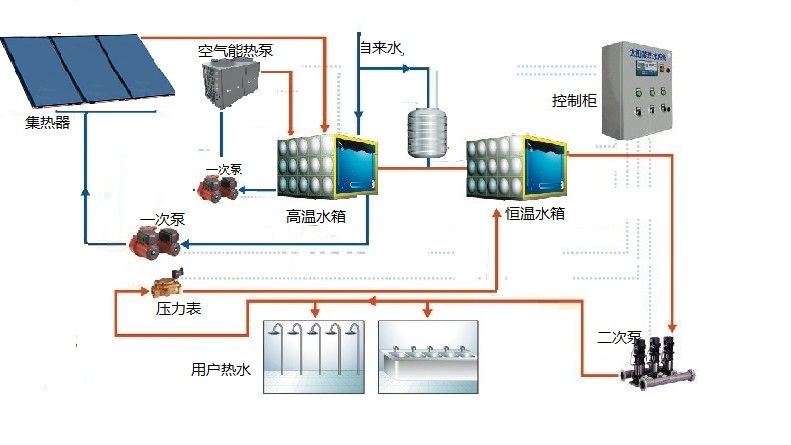

系統組成
集熱器
采集太陽輔射能量加熱熱水是太陽能熱水工程系統的關鍵元件。采用自主研發的高效高溫平板集熱器,效率高,組成材料耐候性高(-50~250℃),使用壽命長(25年以上效率基本保持不變)等特點。
保溫水箱
儲存熱水。水箱內膽是儲存熱水的重要部分,其用材料強度和耐腐蝕性至關重要。選用不銹鋼、搪瓷等材質。保溫層采用聚氨脂整體發泡工藝保溫,保溫效果優秀。
控制系統
采用智能自動控制系統,各種信號傳感器完備可靠??刂葡到y(tǒng)負責整個系統的監控、運行、調節等功能。
連接管路及其他外部設備
其它外部設備主要包括循環泵、增壓泵、供水泵和電磁閥
太陽能供暖是一種利用太陽能集熱器收集太陽輻射并轉化為熱能供暖的技術。太陽能供暖系統就是用太陽能集熱器收集太陽輻射并轉化成熱能,以液體作為傳熱介質,以水或土壤作為儲熱介質,熱量經由散熱部件送至室內進行供暖,太陽能采暖一般由太陽能集熱器、儲熱、連接管路、輔助熱源、散熱部件及控制系統組成。太陽能供暖系統是為了響應國家節能減排、發展低碳經濟的號召,保護我們大家共同的家園,我公司在相應國家號召的前提下,不斷的實踐摸索,在性能和結構上都做了大量的優化,總結出完善可靠的太陽能供暖系統。 |

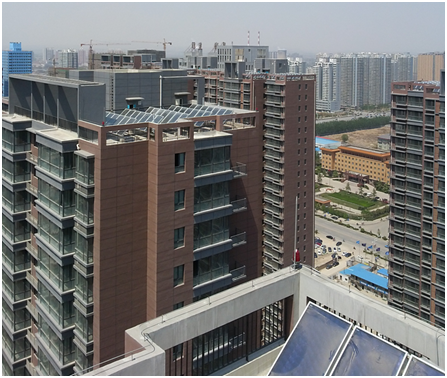

太陽能供暖系統安全可靠,具有承壓能力強、吸熱面積大等特點,是太陽能與建筑一體化最佳選擇供暖選擇之一。適用于企業、事業單位、工廠、院校、賓館酒店、醫院、社區、游泳池(包括機關等集體單位和家庭)等陽光資源良好且需供暖的區域。
太陽能季節性蓄熱是指將非采暖季豐富的太陽能轉移至采暖季太陽輻射較弱時加以利用,以補償太陽輻射與熱量需求之間的季節性差異,從而達到更高效利用太陽能的目的。
太陽能季節性蓄熱主要包括3種形式:水池蓄熱、土壤蓄熱和相變材料蓄熱。其中,水池蓄熱是可靠性高,不受地域及地質條件限制;土壤蓄熱成本較低,但受地質條件影響較大;其次是采用我公司自主專利技術的相變儲熱,具有體積小、效率高、節能環保等特點,但成本較高,適合短期蓄熱。

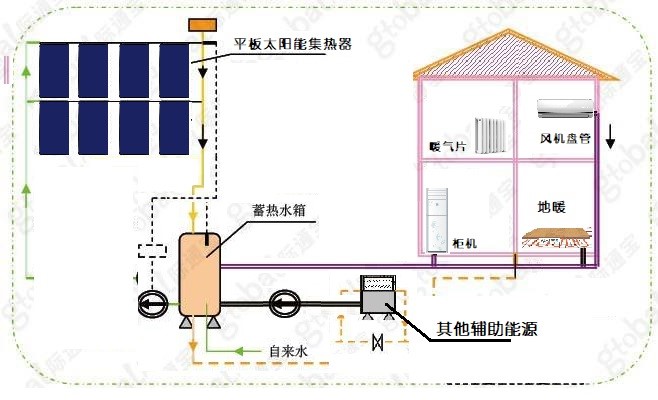

太陽能+供暖是指太陽能供暖系統只在采暖季運行,選用其他輔助能源(如電能、空氣能、燃?xì)狻⑹停┑妊a(bǔ)償太陽能資源不足時的供暖負荷。
輔助能源主要包括:燃油鍋爐、燃?xì)鉅t、生物質鍋爐、燃煤鍋爐、電加熱、熱泵(水源熱泵、地源熱泵、空氣源熱泵)。
燃煤鍋爐啟停時間長,出力調整較困難,較難實現自控或無人職守,有環境污染問題;
燃油、燃?xì)忮仩t控制方便,便于調節,可方便實現自控運行,但設備間需要滿足消防要求;
熱泵使用費用低,控制方便,但設備初投資高,此外北方地區采用空氣源熱泵在冬季使用能效比很低;
電加熱設備易安裝,控制方便,是太陽能熱水系統最常用的輔助熱源,但運行費用較高,有時因需電力增容大大提高系統投資。
在選擇輔助熱源時,要綜合考慮各項因素。
|

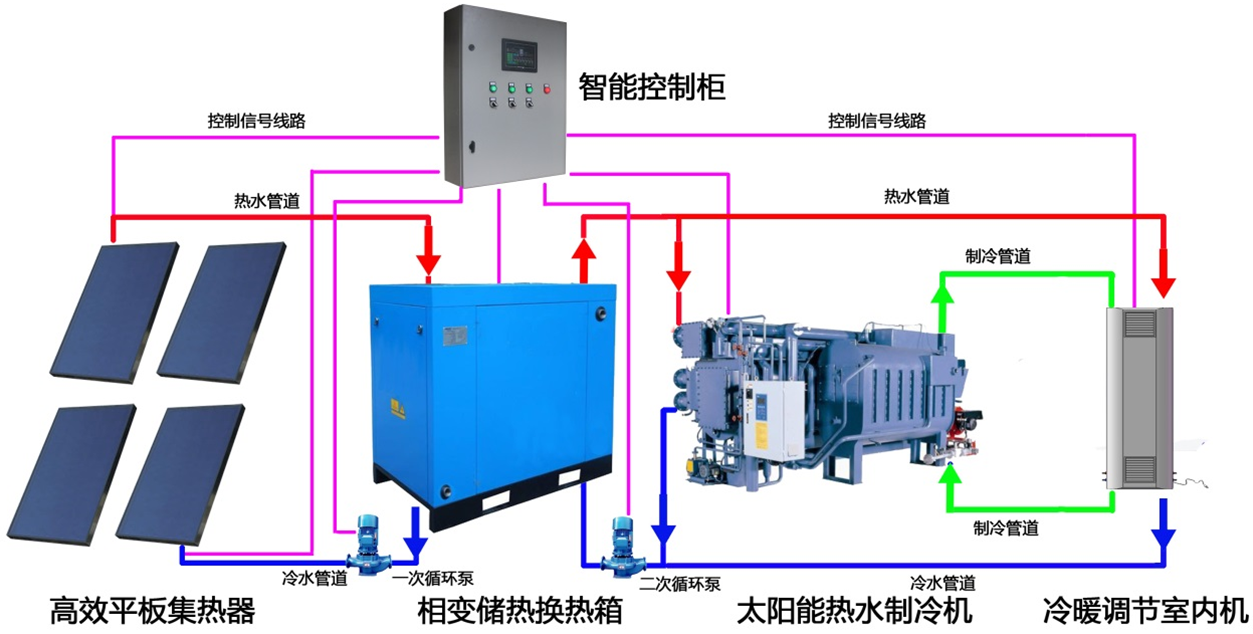

設備配置表 | 200平米建筑面積 | 500平米建筑面積 | 1000平米建筑面積 |
高效高溫平板集熱器(塊) | 28 | 70 | 140 |
儲能箱(m3) | 2 | 5 | 10 |
熱水箱(L) | 100 | 250 | 500 |
能量管理系統(套) | 1 | 1 | 1 |
太陽能熱水制冷機(kw) | 12 | 30 | 60 |
冷暖調節室內機(臺) | 5 | 10 | 15 |
太陽能 | 煤電能源 | 氣電能源 | ||
能耗 | 供暖 | 174kWh電量 (共87元) | 174kWh電量 11t燃煤 | 174kWh電量 |
制冷 | 400kWh電量 (共200元) | 3.5萬kWh電量 (共21000元) | 3.5萬kWh電量 (共21000元) | |
投資成本 | 供暖 | 15 | 1 | 1.5 |
制冷 | 6 | 4 | 4 | |
使用維護成本 | / | 人工 | / | |
使用壽命 | 20年 | 3~5年 | 3~5年 |
注:上表按照供暖期和制冷期各4個月計算
序號 | 項目 | 太陽能系統 | 燃煤鍋爐 | 燃?xì)忮仩t | 電鍋爐 | 中央空調 |
1 | 能源或燃料 | 太陽能 | 煤炭 | 天然氣 | 電 | 電 |
2 | 能源狀況 | 取之不盡用之不竭 | 全球日趨緊缺 | 全球日趨緊缺 | 日趨緊缺 | 日趨緊缺 |
3 | 能源價格變化趨勢 | 免費使用 | 不斷漲價 | 不斷漲價 | 不斷漲價 | 不斷漲價 |
4 | 增容費 | 無 | 有 | 有 | 有 | 有 |
5 | 環保 | 環保、無污染 | 污染很嚴重 | 污染嚴重 | 間接污染嚴重 | 間接污染嚴重 |
6 | 噪音 | 噪聲很小 | 震動、噪聲大 | 有較小震動和噪聲 | 噪聲很小 | 室外噪聲大 |
7 | 安全 | 安全 | 非常危險 | 非常危險 | 危險 | 危險 |
8 | 社會效益綜合評價 | 非常好 | 極差 | 一般 | 一般 | 一般 |
綜上所述,與傳統制冷或供暖系統相比具有以下優點:
·制冷機組不含氟利昂,不破壞大氣層; ·冬季取暖、夏季制冷,減少設備閑置;
·利用太陽能取暖,無需化石能源,不污染環境; ·一次投資,長期受益;
·全自動運行,真正實現無人值班; ·太陽能供暖、制冷系統可廣泛用于別墅、賓館、學校等需要中央空調系統的建筑中。
